Precyzyjne gięcie blach i metali

Na czym polega precyzyjne gięcie blach w praktyce?

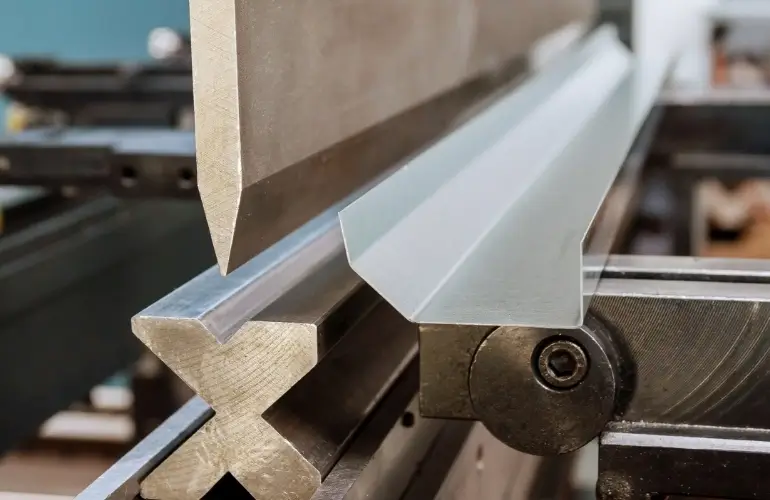

Precyzyjne gięcie blach polega na kontrolowanym odkształceniu arkusza z zachowaniem jego funkcji i założonej geometrii. Najczęściej pracujemy na zimno, w temperaturze pokojowej, bo ta metoda zachowuje właściwości materiału i ułatwia uzyskanie powtarzalnego kształtu. Przy twardszych lub grubszych materiałach stosuje się także gięcie na gorąco, a sam proces odbywa się z użyciem prasy krawędziowej kontrolującej kąt oraz siłę nacisku.

Jakie parametry decydują o dopasowaniu elementu?

O jakości gięcia blach decydują mierzalne parametry, a nie ocena na oko. Znaczenie mają dokładność kąta, promień gięcia, prostopadłość płaszczyzn po zagięciu, brak skręcenia detalu oraz stan powierzchni w strefie pracy narzędzia. W praktyce różnica 0,5-1° potrafi utrudnić montaż seryjny, dlatego standardowo dąży się do tolerancji rzędu ± 1° dla pojedynczego gięcia, a przy długościach do 500 mm orientacyjnie do ± 0,5 mm wymiaru liniowego po gięciu. Gdy rysunek nie podaje własnych tolerancji, punktem odniesienia bywa PN-EN ISO 2768, czyli norma tolerancji ogólnych. Kontrolę prowadzimy na pierwszych sztukach i między operacjami, bo mikropęknięcia krawędzi lub ślady po narzędziach częściej ujawniają się w eksploatacji niż na etapie odbioru.

Dlaczego prasa krawędziowa CNC utrzymuje powtarzalność?

Prasa krawędziowa CNC utrzymuje powtarzalność, ponieważ zapisuje program gięcia, pozycję narzędzi i parametry nacisku dla każdej operacji. Przy produkcji seryjnej nie ma miejsca na ustawianie kąta na wyczucie, zwłaszcza że materiał po zwolnieniu nacisku częściowo wraca do poprzedniego kształtu. To zjawisko nazywa się sprężynowaniem i dla stali zwykle wymaga dogięcia o około 1-3°, a dla aluminium nawet do 5°. Uwzględniamy też naddatek na gięcie oraz współczynnik położenia linii neutralnej, zwykle w zakresie 0,3-0,5. Program i oprzyrządowanie obsługują wykwalifikowani operatorzy, którzy korygują ustawienia na podstawie prób technologicznych. W efekcie detal pasuje do montażu, a kolejna partia nie różni się od pierwszej.

Możliwości pras krawędziowych CNC w naszej produkcji

Możliwości parku maszynowego mają znaczenie wtedy, gdy projekt wymaga różnych długości, grubości i sekwencji zagięć. Cztery prasy krawędziowe CNC pozwalają dobrać maszynę do detalu zamiast dopasowywać detal do ograniczeń jednej prasy. Połączenie zaplecza technicznego i doświadczenia operatorów sprzyja stabilnej produkcji od prototypu po serię.

Zakres obróbki i modele maszyn

Park maszynowy obejmuje cztery prasy krawędziowe CNC:

• Amada HFP 100-3
• Amada HFE 220-3
• Safan E-Brake B 50-2050
• TRUMPF TruBend 3100

Maksymalna długość gięcia wynosi 3000 mm, a maksymalna grubość giętej blachy 12 mm. Każda z tych maszyn umożliwia powtarzalną pracę, co ma znaczenie przy zamówieniach wielosztukowych. Zróżnicowanie pras ułatwia planowanie tak, aby krótka seria nie blokowała dłuższych detali na tej samej maszynie.

Duży wybór narzędzi a skomplikowane kształty

Dobór narzędzi ma bezpośredni wpływ na to, czy detal zachowa geometrię bez falowania, wgnieceń i niepotrzebnych naprężeń. Duży wybór stempli i matryc pozwala wykonywać proste profile, wielozagięciowe elementy przestrzenne oraz bardziej skomplikowane kształty bez odkształceń materiału poza strefą pracy. Przy elementach z wieloma gięciami ważna jest też kolejność operacji, bo niewłaściwa sekwencja może fizycznie uniemożliwić dostęp narzędzia do kolejnej krawędzi. Przy dobrze dobranym oprzyrządowaniu lepiej wykorzystujemy surowiec i ograniczamy odpady. Jeśli chcesz sprawdzić wykonalność detalu przed uruchomieniem serii, prześlij rysunek techniczny do wyceny i weryfikacji technologicznej.

Jakie materiały i zamówienia obsługujemy?

Dobór materiału wpływa nie tylko na wytrzymałość gotowego elementu, ale też na promień gięcia, sprężynowanie i wygląd strefy zagięcia. Dlatego gięcie blach prowadzimy z uwzględnieniem gatunku, grubości i przeznaczenia części. Ta sama geometria inaczej zachowuje się w stali nierdzewnej, inaczej w aluminium, a jeszcze inaczej w miedzi.

Gięcie blach stalowych, aluminiowych i miedzi

Gięcie blach stalowych i aluminiowych na wymiar pozwala dopasować detal do konkretnych wymagań projektu zamiast przerabiać konstrukcję pod gotowy półprodukt. W praktyce obrabiamy głównie:

• stal nierdzewną, gdy element ma pracować w środowisku korozyjnym i zachować sztywność;
• aluminium, gdy liczy się niska masa, dobra obrabialność i odporność na korozję;
• miedź, gdy najważniejsza jest przewodność elektryczna i cieplna.

Gięcie blach stalowych jest częste w budownictwie, motoryzacji i przemyśle spożywczym. Gięcie blachy aluminiowej sprawdza się w elektronice, motoryzacji i lekkich konstrukcjach, także lotniczych, a seryjne gięcie blach aluminiowych wymaga dokładnej kompensacji sprężynowania. W stali nierdzewnej kontrolujemy również ryzyko odbarwień powierzchni, bo nawet prawidłowy wymiarowo detal nie powinien tracić walorów użytkowych. Miedź najczęściej znajduje zastosowanie w branży elektrycznej, elektronicznej oraz w instalacjach grzewczych.

Od prototypu po duże serie

Produkcja od jednej sztuki do tysięcy identycznych elementów opiera się na tej samej zasadzie. Najpierw poprawna geometria, potem skala. Prototyp pozwala sprawdzić montaż, naddatek na gięcie i kolejność operacji, zanim ruszy większa partia. Jeżeli detal po wcześniejszym cięciu ma odchyłkę wymiarową względem bazy, sama prasa jej nie skoryguje, dlatego pilnujemy ciągu wymiarowego od początku procesu. W projektach bardziej wymagających gięcie może współpracować z obróbką skrawaniem, gdy liczą się dodatkowe bazy i powtarzalne punkty odniesienia. Takie podejście skraca czas przejścia od testu do produkcji masowej. W małych seriach taka weryfikacja ogranicza ryzyko powielania błędu, a w dużych pozwala lepiej kontrolować budżet materiałowy i czas montażu.

Co wpływa na koszt i termin realizacji?

Koszt i termin realizacji zależą głównie od liczby gięć, długości detalu, grubości materiału, wymaganych tolerancji oraz wielkości serii. Najsprawniej przebiegają zlecenia z kompletnym rysunkiem i jasno opisanymi wymaganiami montażowymi. Zbyt ogólna dokumentacja wydłuża uzgodnienia bardziej niż sama obróbka.

Dlaczego warto wybrać gięcie blach na prasach krawędziowych?

Gięcie blach na prasach krawędziowych daje przewagę wtedy, gdy liczy się zgodność z projektem i przewidywalny koszt jednostkowy.

Ta technologia sprawdza się przy zleceniach jednostkowych i wtedy, gdy produkcja ma być powtarzana w tysiącach sztuk. Koszt częściej podnoszą niepotrzebnie zawężone tolerancje i dodatkowe pomiary niż samo gięcie. Przy elementach osłonowych lub dystansowych rozsądnie ustawione wymagania obniżają koszt bez pogorszenia użytkowania.

Co przyspiesza wycenę i realizację?

Dobra dokumentacja techniczna skraca wycenę i ogranicza ryzyko poprawek już na etapie przygotowania programu. Przed zleceniem warto wskazać:

• kąty, promienie i wymiary bazowe detalu;
• grubość materiału oraz, gdy ma to znaczenie, kierunek walcowania;
• stronę gięcia i kolejność zagięć przy elementach przestrzennych;
• położenie otworów co najmniej 1,5 grubości blachy od linii gięcia;
• tolerancje krytyczne tylko tam, gdzie wpływają na montaż.

Warto też określić, czy gwinty mają powstać przed gięciem, czy po nim, bo wpływa to na kolejność operacji. W naszym zakładzie w Pleszewie realizujemy gięcie blach dla firm z Wielkopolski, z całej Polski oraz dla odbiorców zagranicznych. Obsługujemy zarówno stałe serie, jak i wdrożenia wymagające krótkiego etapu prototypowania. Jeśli potrzebujesz detali o długości do 3000 mm, od jednej sztuki po duże serie, skontaktuj się z nami.

Podsumowanie precyzyjnego gięcia blach

Precyzyjne gięcie blach na prasach krawędziowych CNC zapewnia powtarzalny kąt, promień i wymiar, dzięki czemu detale pasują do montażu już od pierwszych sztuk. O jakości procesu decydują mierzalne parametry, takie jak tolerancja kąta, brak skręcenia, właściwy promień gięcia i kontrola powierzchni, dlatego kluczowe znaczenie mają próby technologiczne oraz bieżąca kontrola. Cztery prasy krawędziowe CNC i szeroki dobór narzędzi pozwalają wykonywać proste oraz skomplikowane kształty o długości do 3000 mm i grubości do 12 mm, od prototypów po duże serie. Firma realizuje gięcie blach stalowych, aluminiowych i miedzianych, dopasowując parametry do właściwości materiału, sprężynowania i wymagań końcowego zastosowania. Kompletna dokumentacja techniczna przyspiesza wycenę i realizację, ponieważ ogranicza ryzyko poprawek i ułatwia przygotowanie produkcji.
